Одним из ключевых элементов системы отопления является – радиатор.

Радиатор передает тепловую энергию от источника тепла воздуху в помещении. Тепло от радиатора передается конвекцией, излучением и теплопроводностью.

Эффективность теплопередачи прибора зависит от многих факторов, таких как:

  • Способ установки радиатора;
  • Способ подключения отопительного прибора к системе;
  • Наличие пыли на отопительном приборе – микрочастицы значительно снижают теплоотдачу;
  • Цвет отопительного прибора и состав покрытия;
  • Поверхность строительной конструкции за радиатором;
  • Скорость воздуха в помещении, направление потока воздуха;
  • Атмосферное давление – коэффициент теплопроводности понижается при уменьшении плотности воздуха.

Рассмотрим два основных фактора, оказывающих существенное влияние на теплоотдачу:

Способ установки радиатора

Самым оптимальным расположением отопительного прибора, с точки зрения теплотехники, является установка под окном. Так как сопротивление теплопередаче окна в несколько раз меньше сопротивления теплопередаче наружной стены, то через окно происходит одна из самых больших потерь тепла. Радиатор под окном создает тепловую завесу, которая уменьшает утечку тепла из помещения. Также отопительный прибор нагревает наружный воздух, который проходит через неплотности и щели оконной рамы (инфильтрация).

Возможна установка отопительных приборов у внутренней стены вдали от наружных стен, наружных дверей и окон, а также под перекрытием – в таком случае эффективность теплоотдачи прибора снижается примерно на 10%.

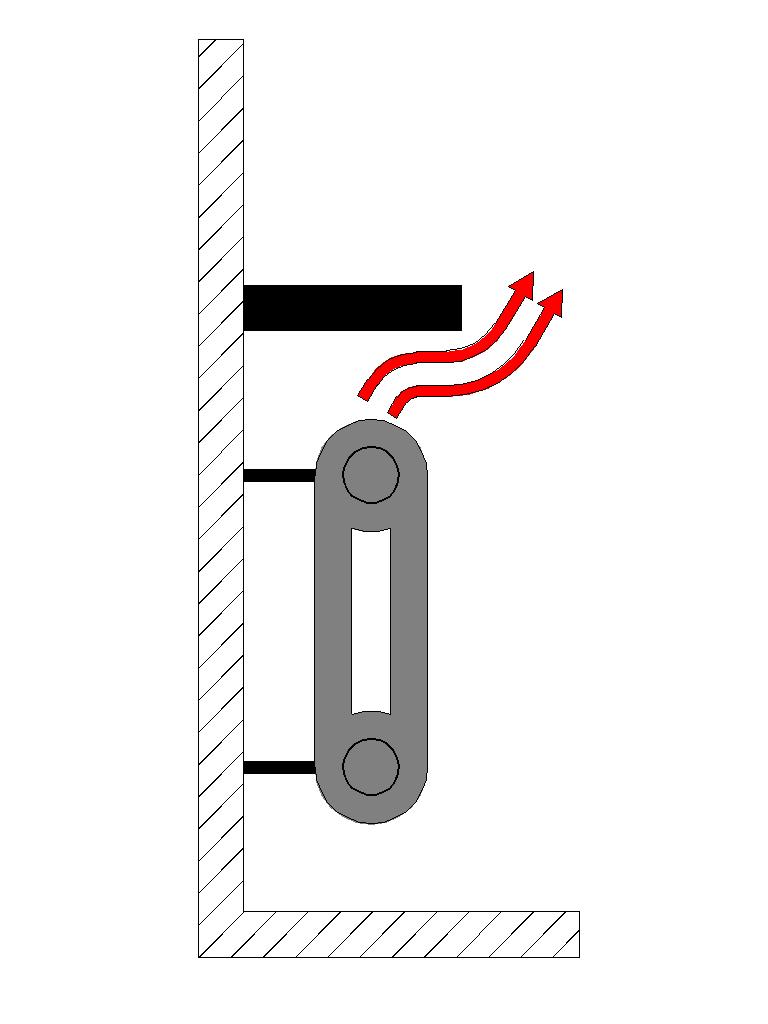

Идеальным вариантом было бы расположение радиатора под окном без подоконника -100 % теплоотдачи. Из-за подоконника траектория движения воздуха меняется, и теплоотдача уменьшается на 3-4%.

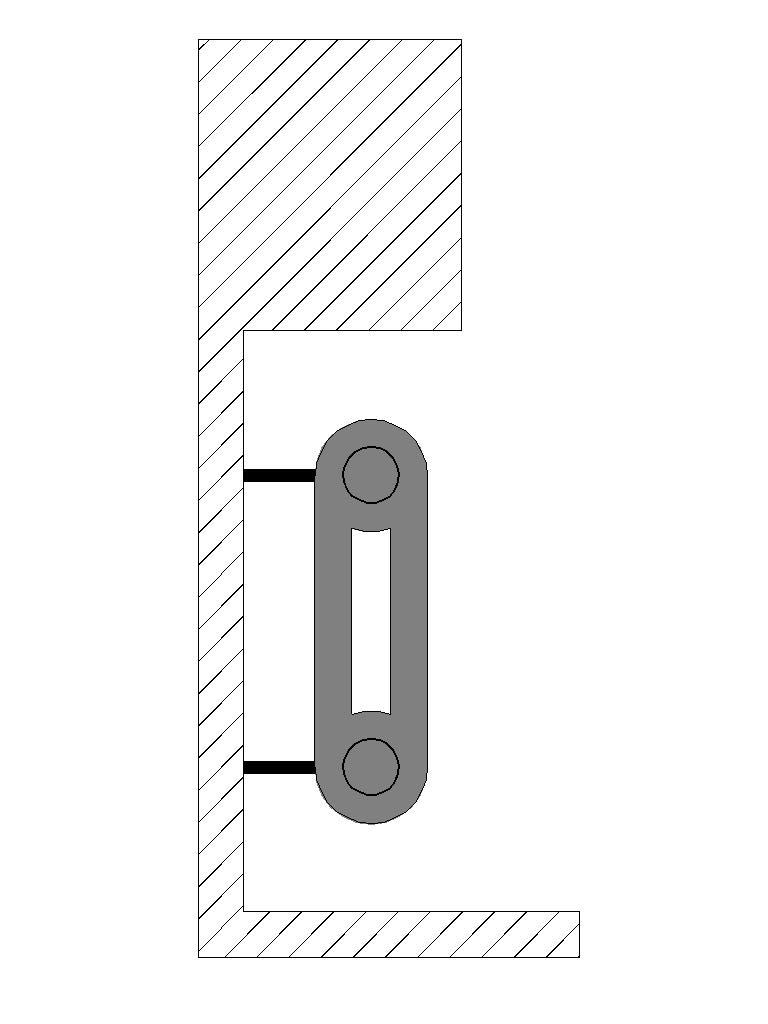

При расположении радиатора в нише теплоотдача уменьшается примерно на 7%.

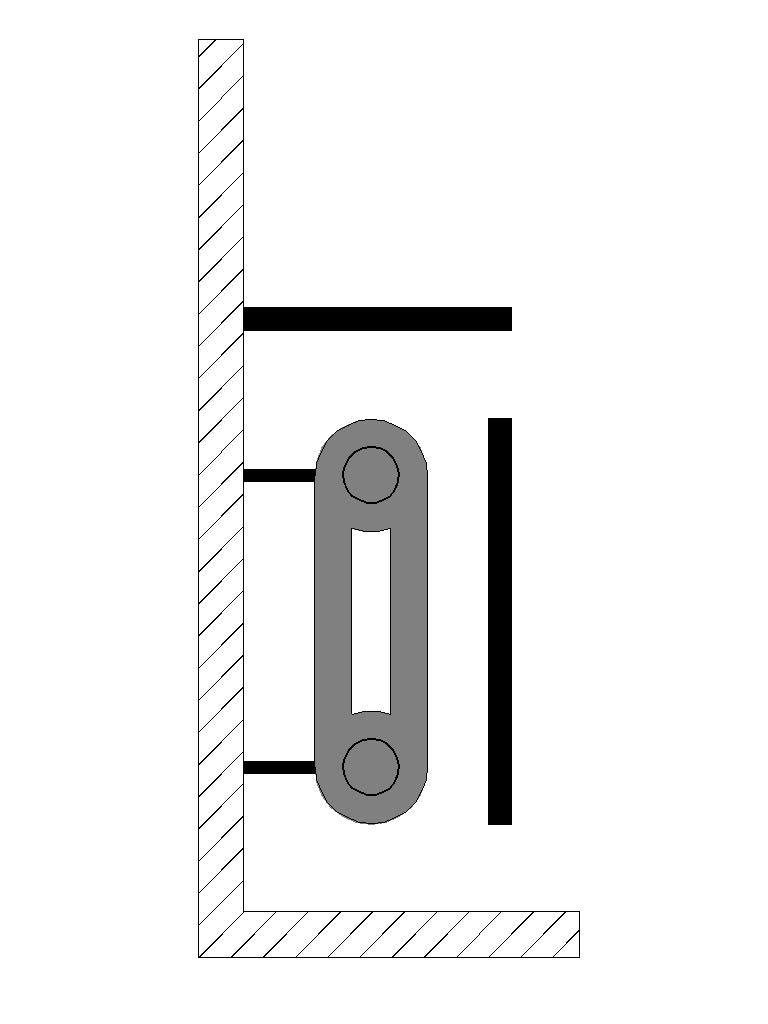

В случае установки прибора отопления за декоративным экраном, который имеет внизу пространство для доступа воздуха, теплоотдача радиатора уменьшается на 5-7%.

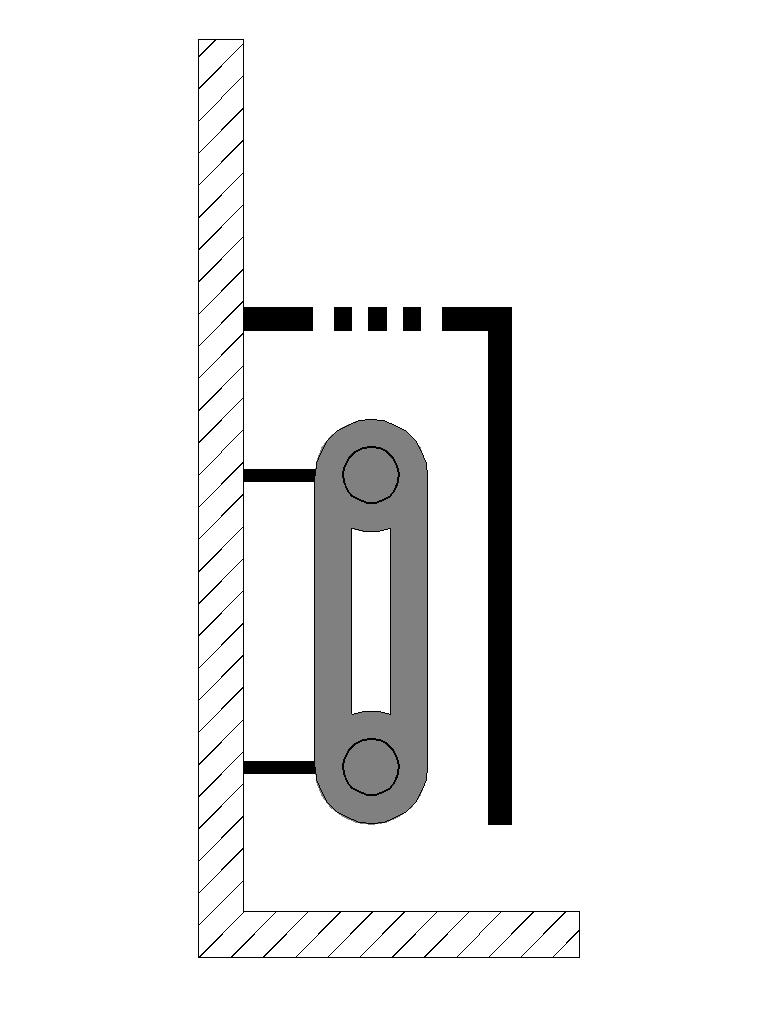

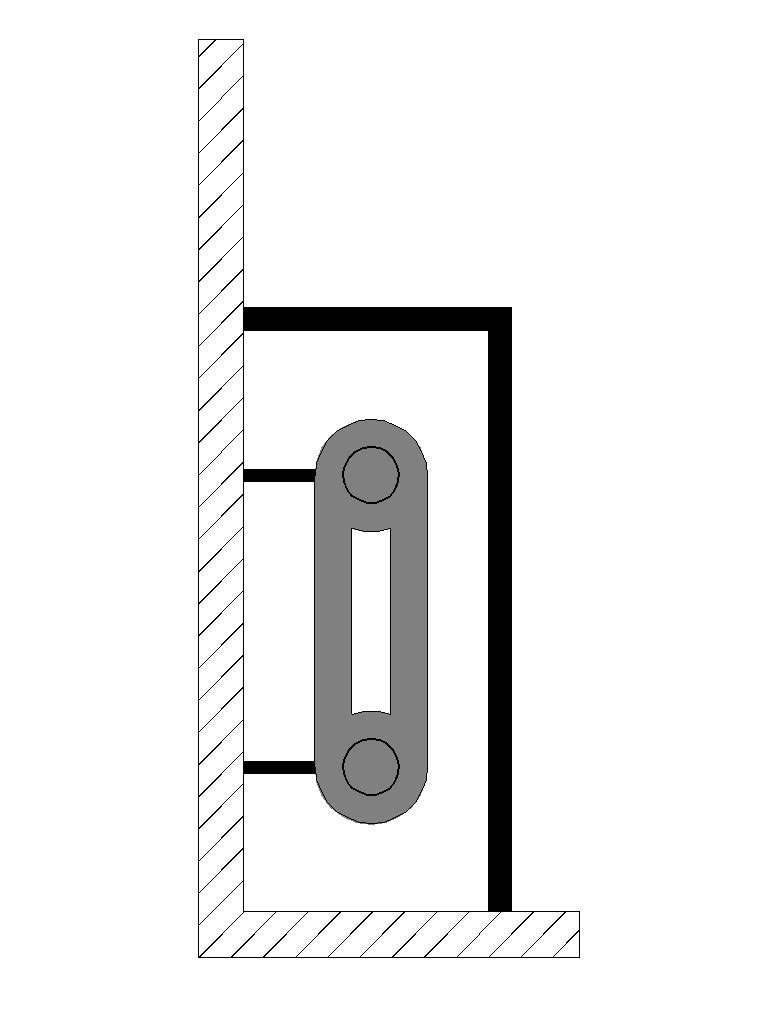

У полностью закрытых декоративным экраном радиаторов теплоотдача падает на 20-25%.

Способ подключения отопительного прибора к системе

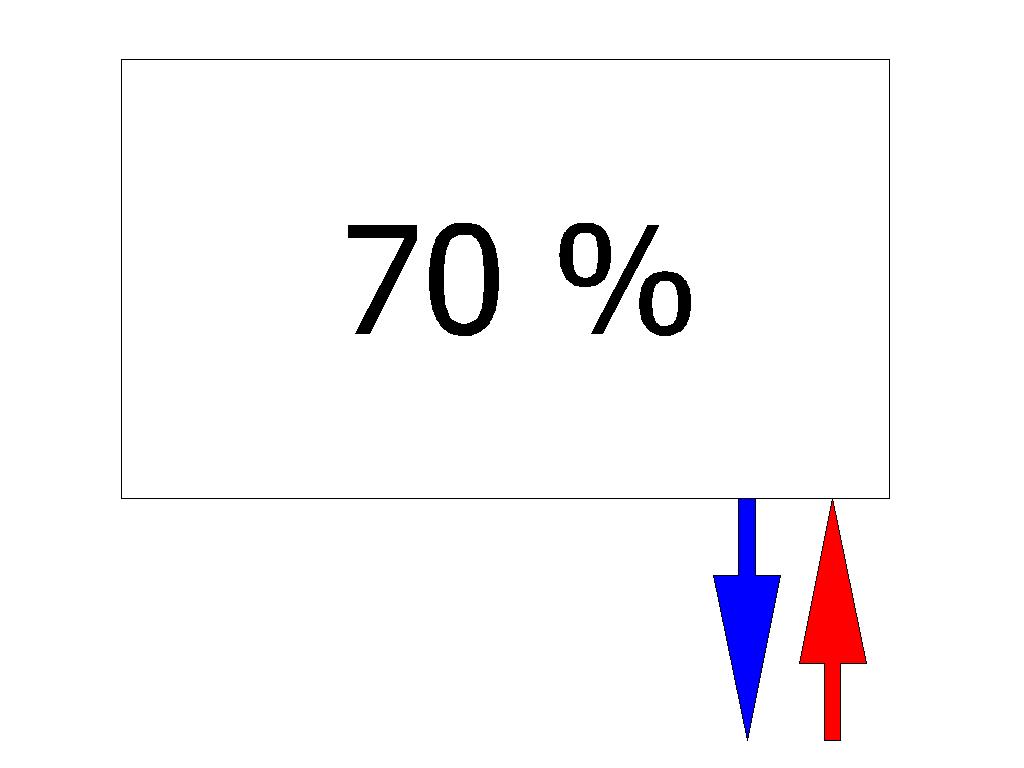

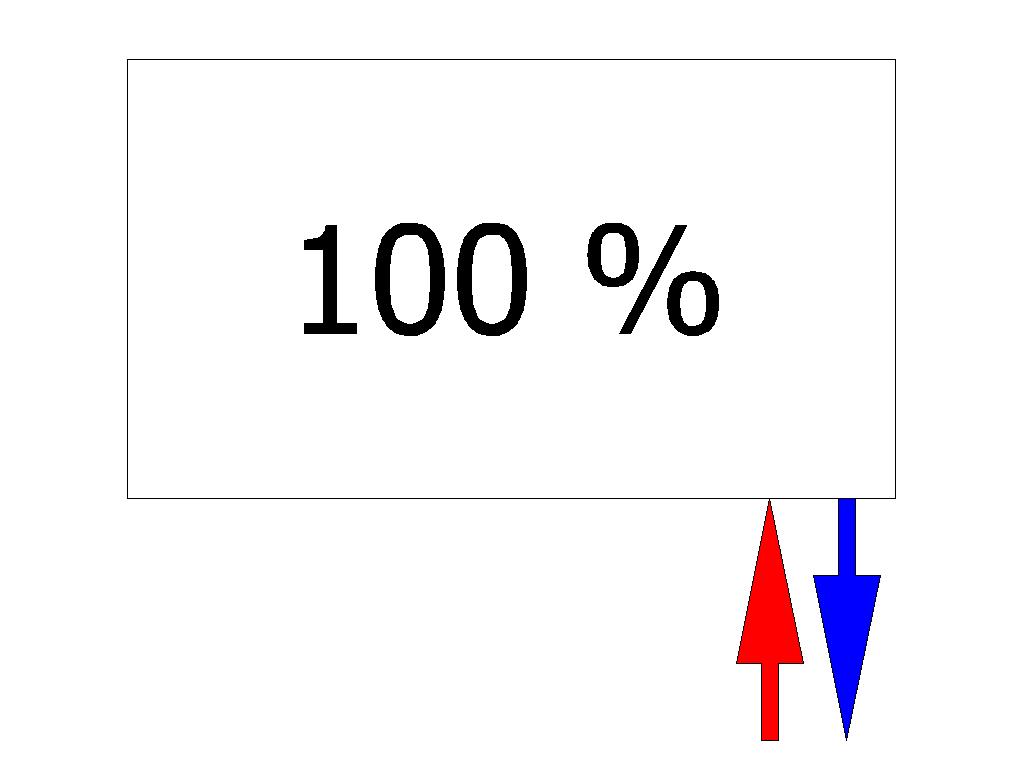

Способ подключения радиатора к системе отопления зависит от типа радиатора. Нижнее подключение радиаторов используется с радиаторами типа VK, имеющих встроенный термостатический клапан и нижнее подключение подающего и обратного трубопроводов. Межосевое расстояние 50 мм. Ось подающего трубопровода находится всегда дальше от бокового края радиатора. Подсоединение в обратном порядке вызовет падение тепловой мощности отопительного прибора более чем на 30%.

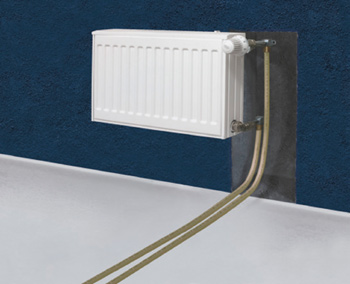

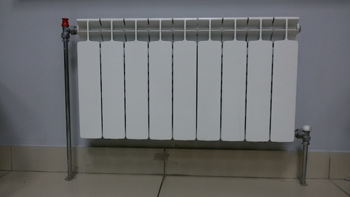

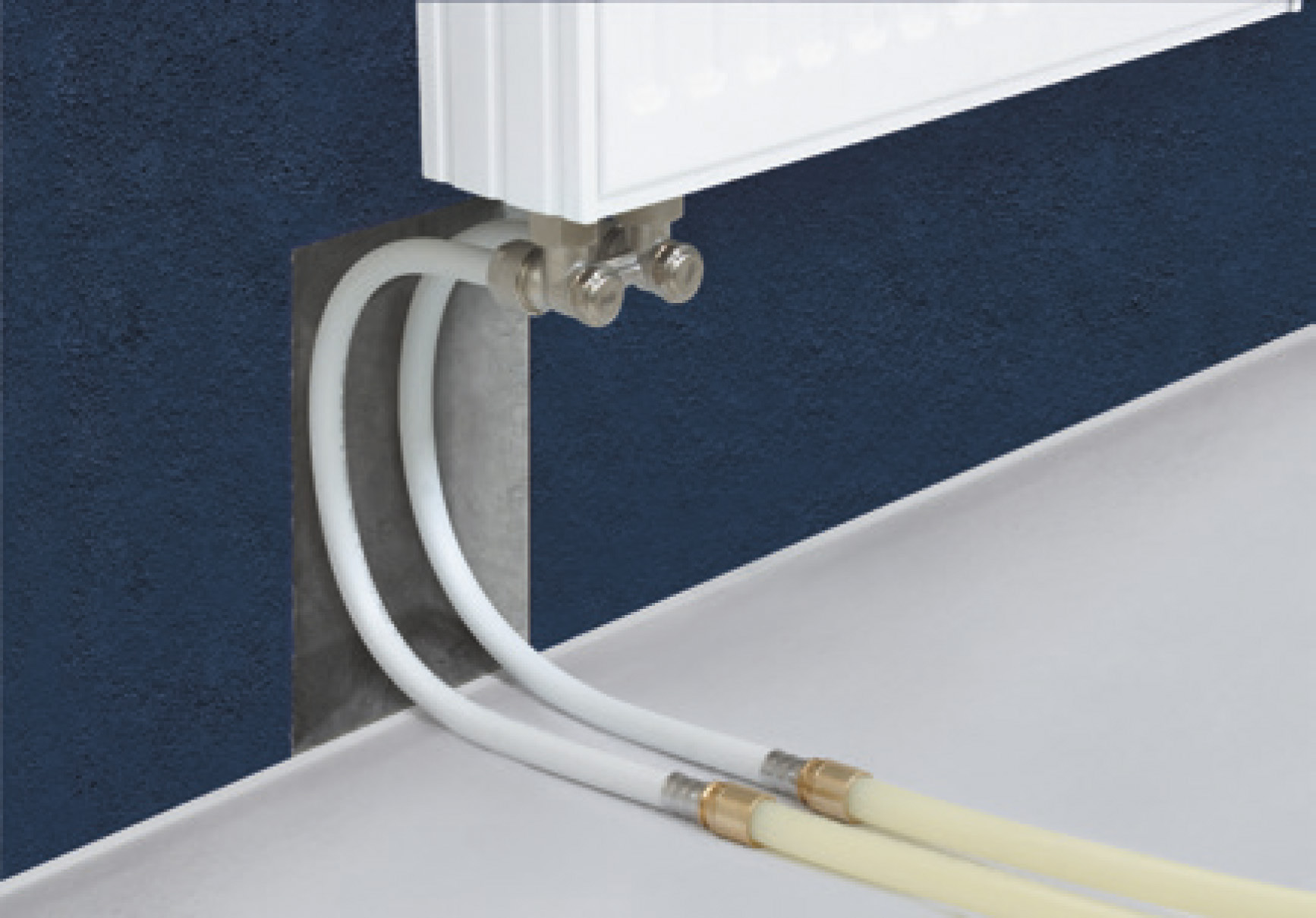

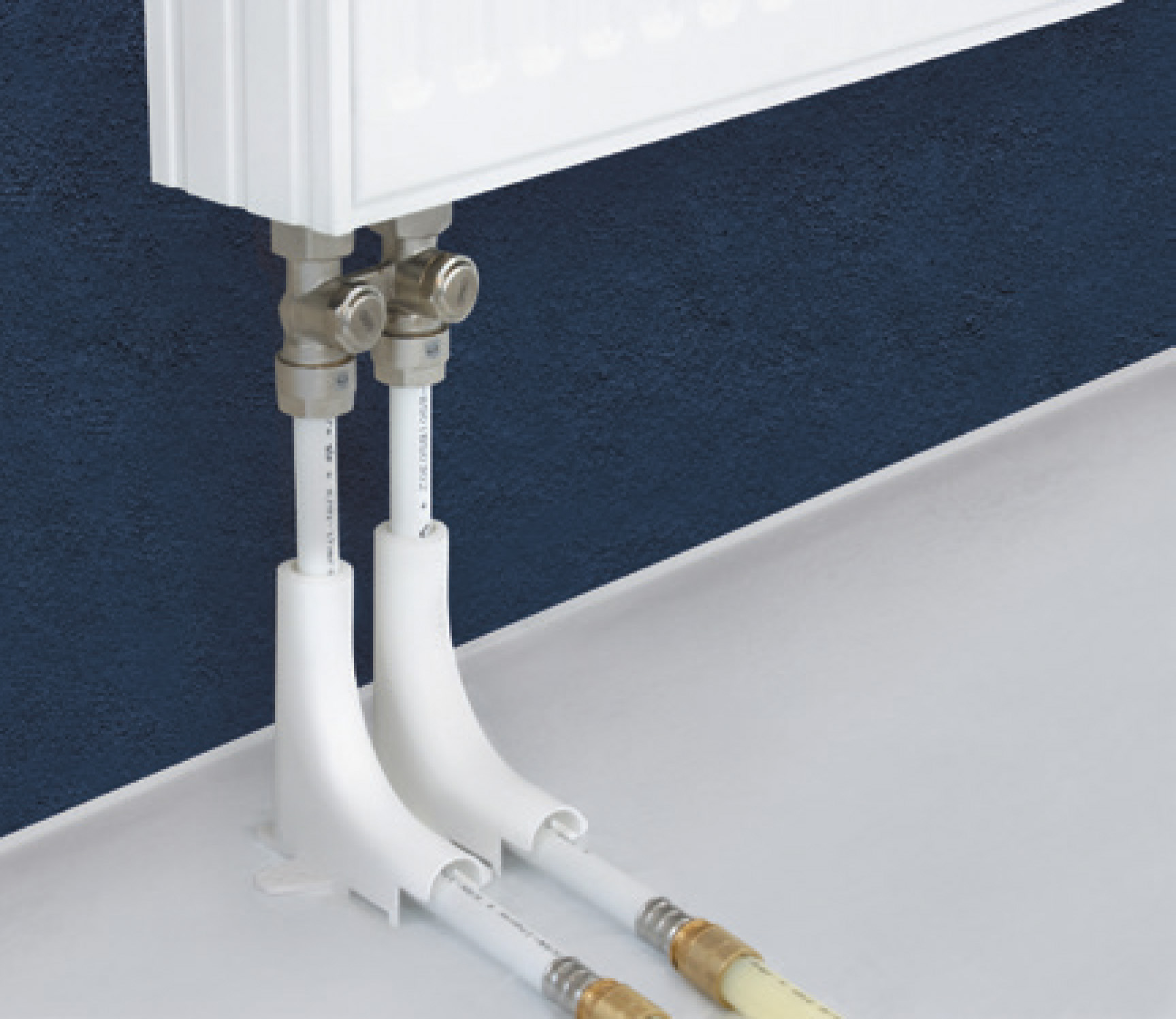

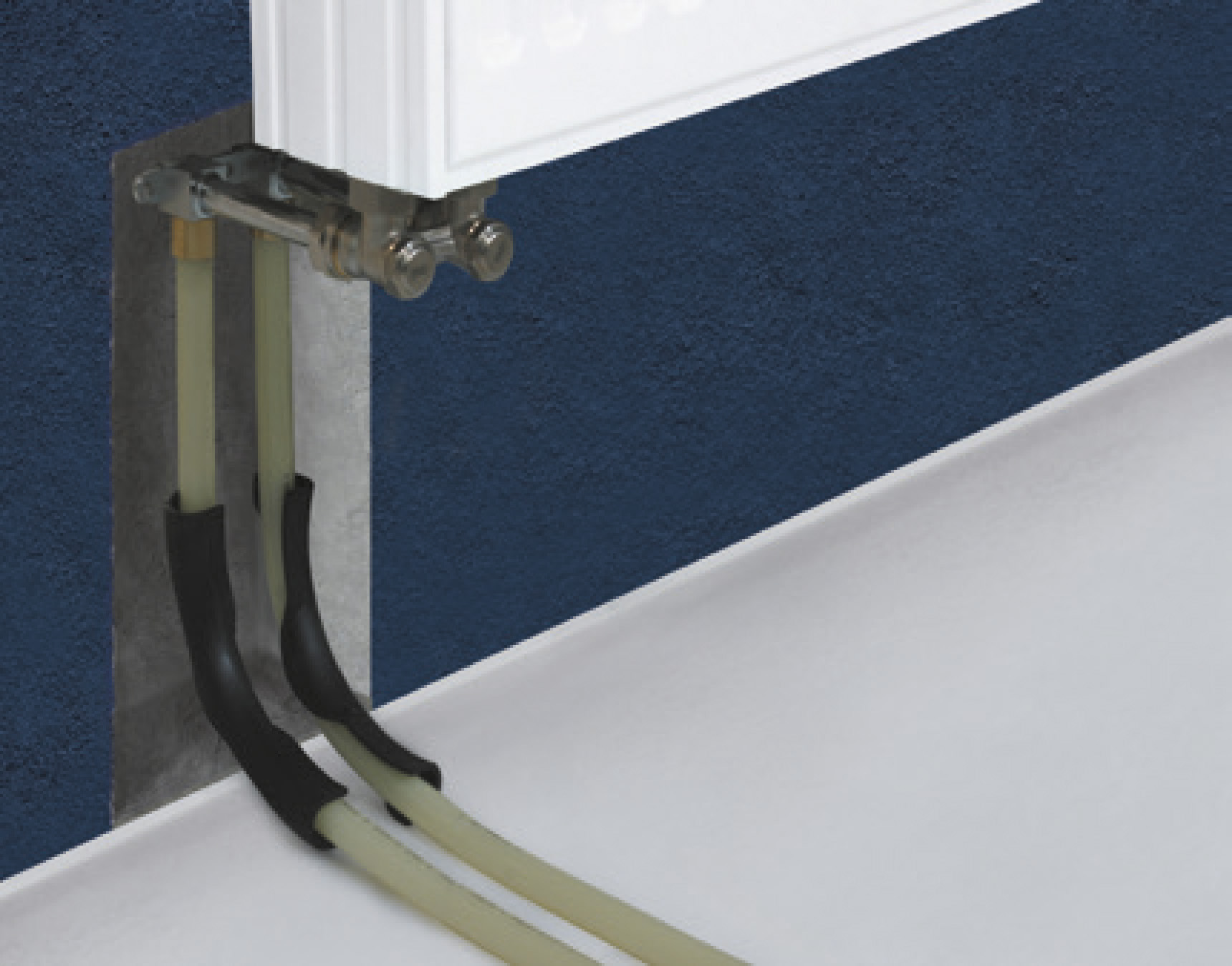

Труба к радиатору типа VK может выходить из пола (рис.1) или из стены (рис.2). Прибор отопления может быть подключен к системе отопления через вентиль отопительного прибора или напрямую.

Существует множество вариаций подключений, которые зависят от вида применяемой арматуры, от индивидуальных предпочтений заказчика, от бюджета, выделенного на систему отопления.

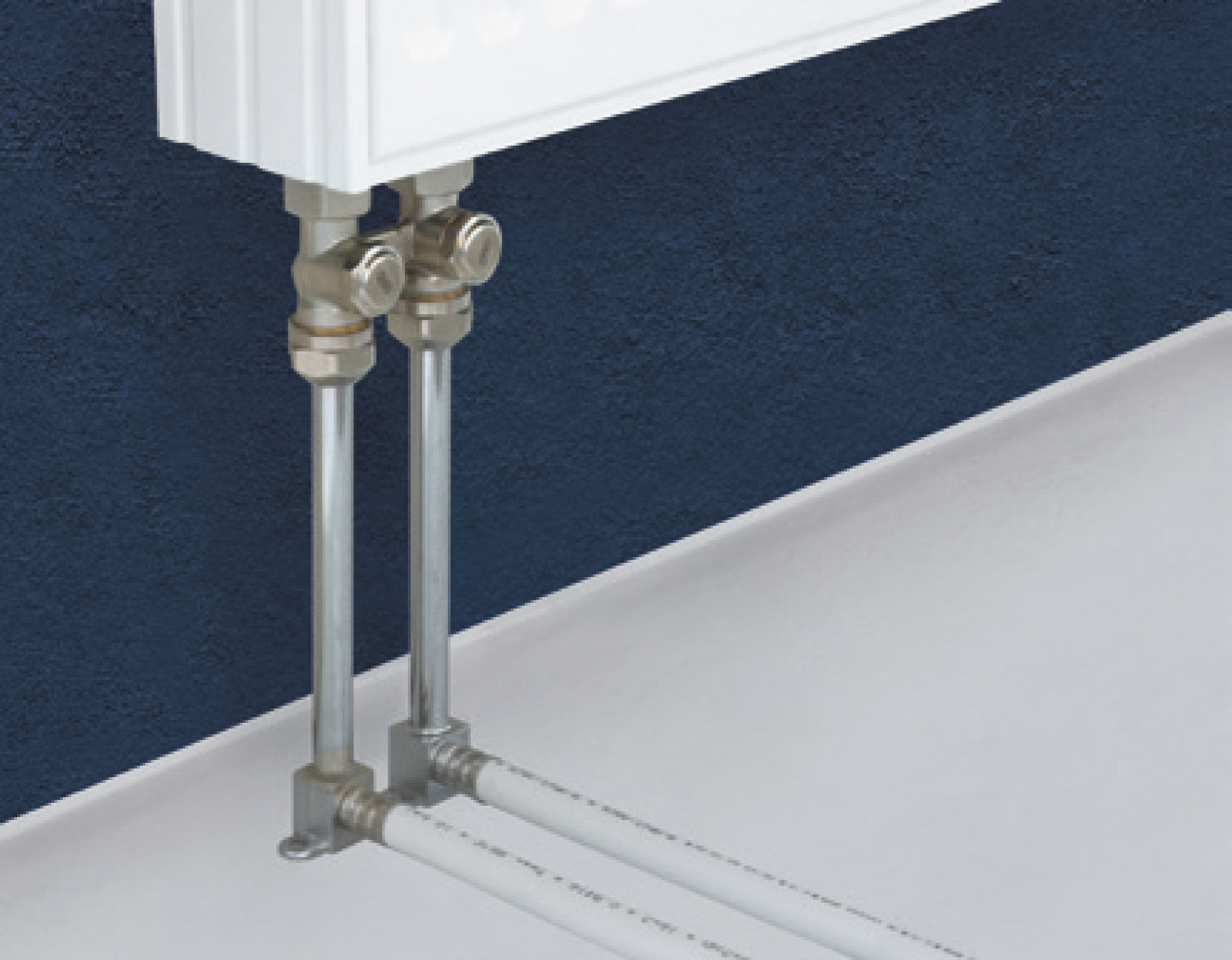

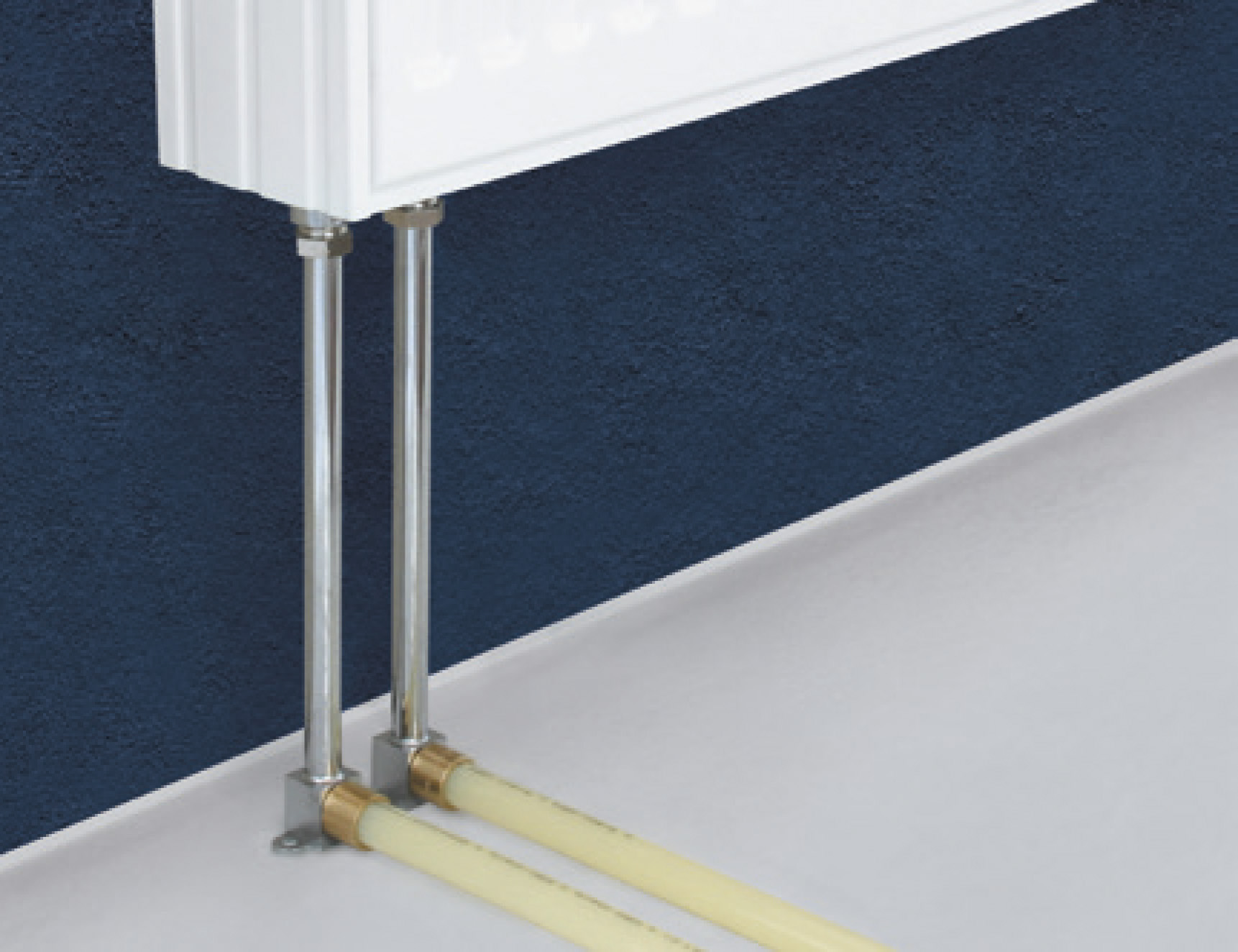

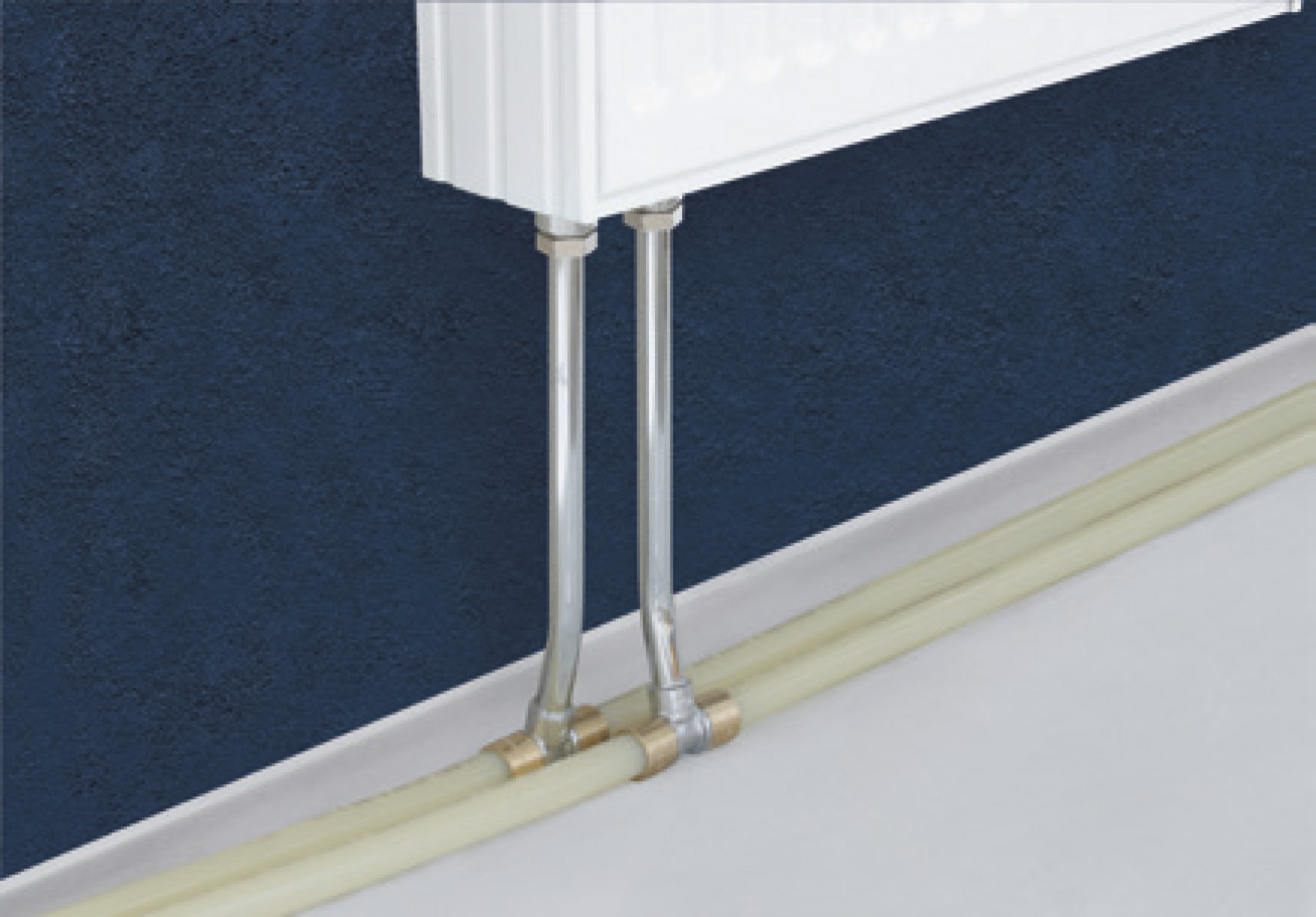

На рисунках представлены наиболее распространенные варианты подключений отопительных приборов в системах KAN-therm Push и KAN-therm Press.

Способ подключения отопительного прибора к системе
Способ подключения отопительного прибора к системе
Способ подключения отопительного прибора к системе
Способ подключения отопительного прибора к системе
Способ подключения отопительного прибора к системе
Способ подключения отопительного прибора к системе

Для радиаторов с боковым подключением существуют следующие виды подключений:

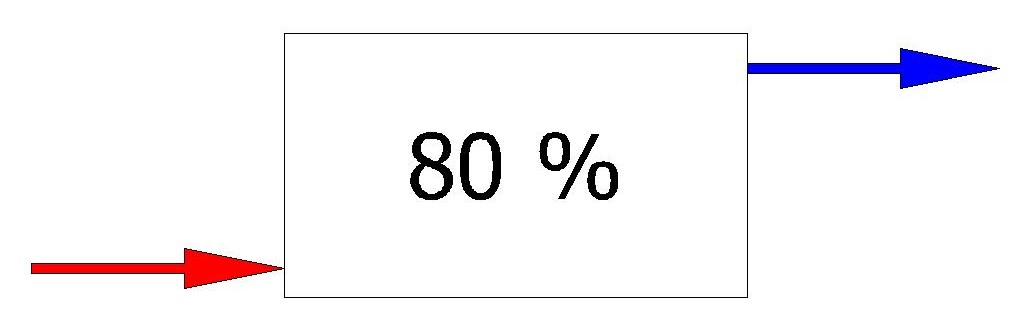

  • Боковое разностороннее (диагональное)

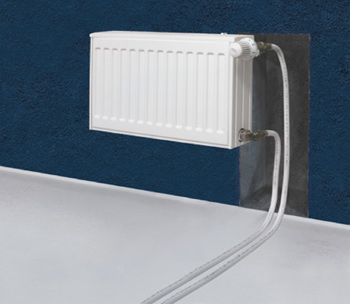

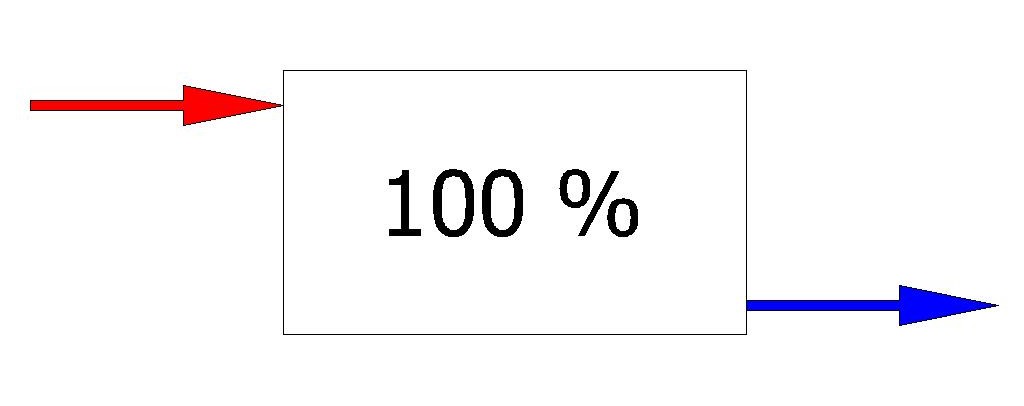

Труба к радиатору также может выходить из пола (рис. 3) или из стены (рис. 4). Данное подключение является оптимальным исходя из теплоотдачи. Рекомендуется для радиаторов длиной более 2-х метров, а также для тех, длина которых вчетверо превышает высоту. Подающая труба присоединяется к левому или правому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот (снизу в верх), приведёт к снижению теплоотдачи радиатора более чем на 20%

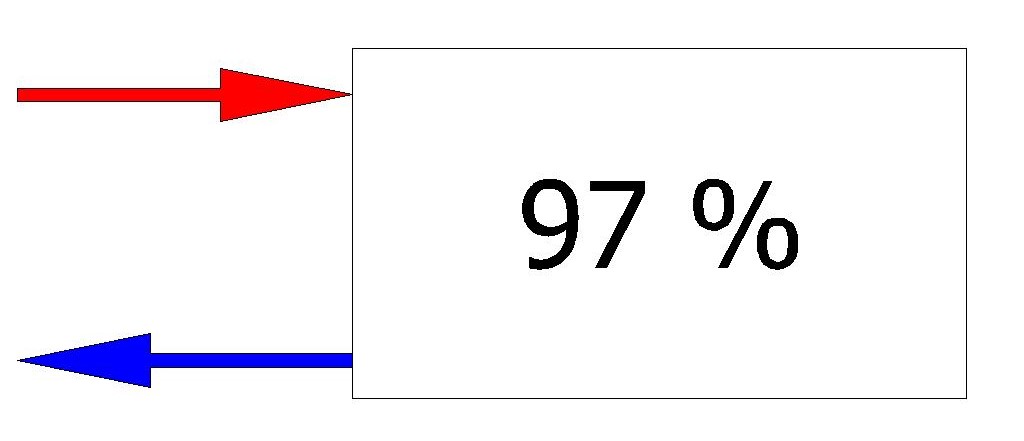

  • Одностороннее боковое подключение

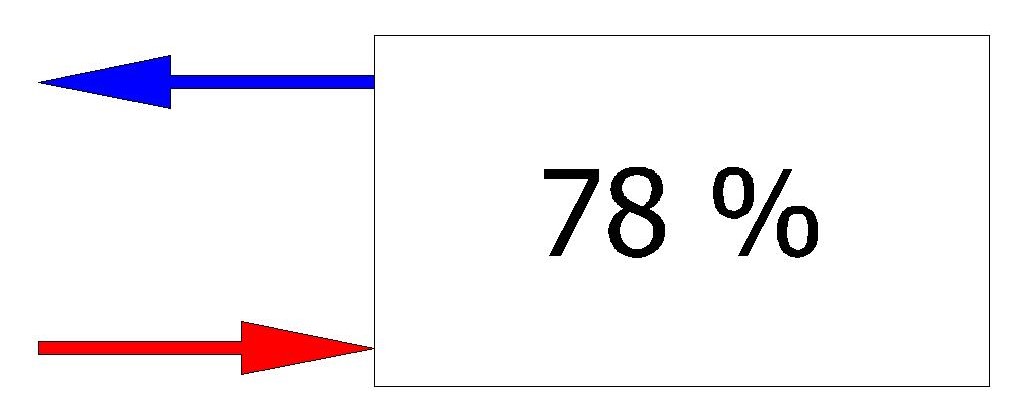

Подающая труба присоединяется к верхнему штуцеру радиатора, а обратная – к нижнему с той же стороны (рис.5). Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора примерно на 20%.

Седельное подключение

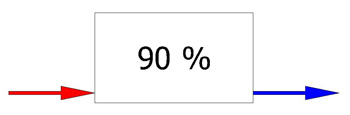

Подающая и обратная трубы присоединяется к нижним штуцерам (рис.6). При таком виде подсоединения теплоотдача радиатора будет ниже номинальной примерно на 10%.

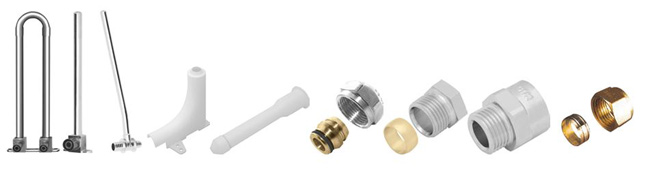

Системы KAN-therm предлагают широкий ассортимент  элементов, позволяющих осуществить различные схемы присоединения отопительных приборов в широком ценовом диапазоне.  В предложении фирмы KAN представлены специальные элементы для подключения отопительных приборов, такие как отводы и тройники с медными никелированными трубками Ø15 мм, различные фитинги для медных трубок, пластмассовые маскирующие насадки и другие элементы, позволяющие реализовать  все существующие способы подключений отопительных приборов.

Правильно выбранный способ подключения отопительного прибора позволит эффективно использовать систему отопления, на многие годы обеспечит работоспособность системы и будет приносить эстетическое удовольствие.
