Компактні змішувальні вузли для систем підлогового опалення FHM-Cx

Оновлення конструкції змішувальних вузлів

Компанія «Данфосс ТОВ» повідомляє Вас про конструктивне оновлення існуючих змішувальних вузлів для гідравлічного підлогового опалення. Конструктивних змін зазнав регулятор температури. При цьому коди змішувальних вузлів та ціна на них залишились без змін. Звертаємо Вашу увагу на те що оновлені змішувальні вузли з’являться на складі в Києві по закінченню існуючих залишків. Протягом кінця лютого початку березня цього року. Дивіться, будь ласка, актуальний прайс-лист на сайті: heating.danfoss.ua

Компактні змішувальні вузли для систем підлогового опалення FHM-Cx

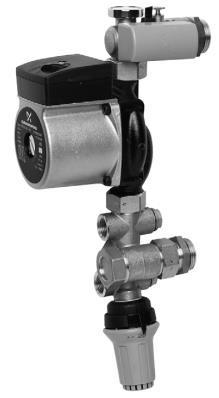

Змішувальний вузол FHM-C1 (з насосом UPM3)

Змішувальний вузол FHM-C6 (з насосом UPS)

Компактні змішувальні вузли Danfoss використовують для регулювання витрати та температури теплоносія в системах гідравлічного підлогового опалення.
Конструкція змішувального вузла дозволяє монтувати його безпосередньо на розподільному колекторі, як з лівого, так і з правого боку, з підключенням трубопроводу первинного контуру збоку або знизу.
Для регулювання температури теплоносія, що подають в систему підлогового опалення, використовують автоматичний пропорційний регулятор. Регулятор забезпечує підтримання на постійному рівні заданої температури теплоносія. Термостат безпеки захищає підлогове покриття від впливу занадто високих температур. Вбудований зворотний клапан забезпечує правильний напрямок потоку. Також змішувальні вузли оснащені термостатичними елементами з поверхневими датчиками температури.
У верхній частині змішувального вузла змонтовані ручний повітровідвідник та термометр.
Модель FHM-C1 оснащена економічним насосом з регульованою частотою обертання (Grundfos UPM3). Модель FHM-C6 комплектують стандартним 3-швидкісним насосом (Grundfos UPS).
Компактні змішувальні вузли FHM-Cx можна монтувати безпосередньо на розподільному колекторі Danfoss без використання додаткового обладнання.
Засоби регулювання підлогового опалення Danfoss забезпечують відповідність усім вимогам професійної системи підлогового опалення.

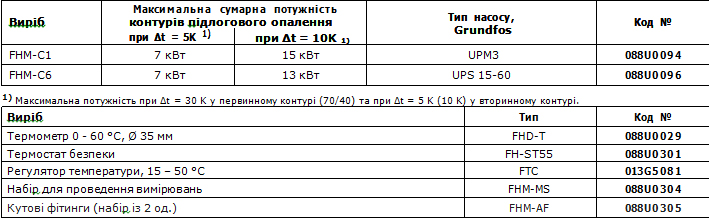

Технічні характеристики

Напруга живлення	230 В~

Підключення трубопроводів первинного контуру	½ ”
Макс. перепад тиску при використанні з розподільними колекторами Danfoss	0,6 бар
для систем підлогового опалення	0,6 бар
для систем підлогового опалення
Максимальний робочий тиск	PN 10
Максимальна робоча температура	90 °C
Регулятор температури FTC	15 - 50 °C
Термометр FHD-T для вимірювання температури після змішування	0 - 60 °C
Вбудований зворотний клапан	Поліформальдегід / Нержавіюча сталь
Корпус, з’єднувальні деталі та інші металеві частини	Латунь / Нержавіюча сталь
Ущільнювальні кільця та прокладки	EPDM
Маса	3,5 – 4 кг (залежить від моделі)

Термостат безпеки FH-ST55

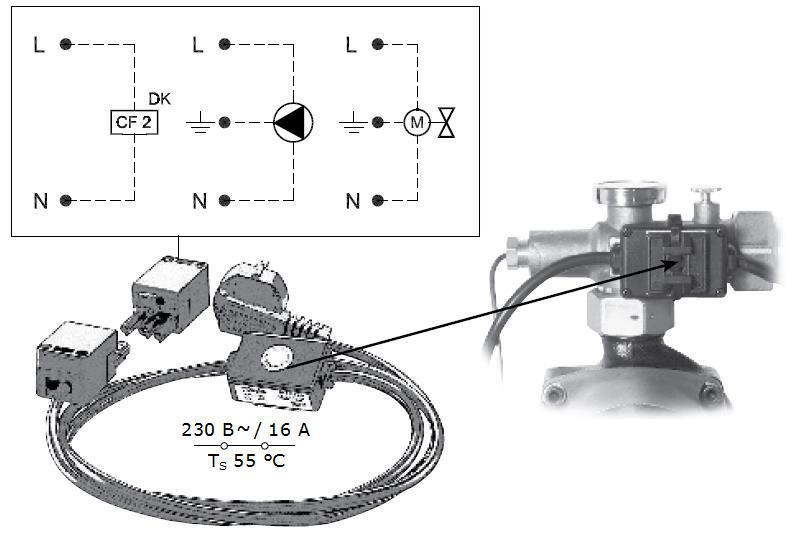

Електричне підключення

Термостат безпеки FH-ST закріплюють на трубі для захисту	FH-ST55 можна також підключити до насосу або зонного
підлогового покриття та системи від впливу занадто високих	клапану.
температур, що є особливо важливим для дерев’яної підлоги.
Термостат FH-ST вимикає постачання живлення основного	*Зверніть увагу!* Електричне підключення має здійснювати
регулятора системи підлогового опалення, коли температура	тільки уповноважений монтажник (робота з обладнанням під
теплоносія сягає 55 °C.	напругою 230 В постійного струму).
При вимкненні живлення основного регулятора системи
підлогового опалення автоматично закриваються
термоелектричні приводи (нормально закриті), що
забезпечує захист системи підлогового опалення.

Код №	088U0301

Температура вимкнення	55 °C

Диференціал спрацьовування	4 К

Клас захисту	IP 40 (у встановленому стані)

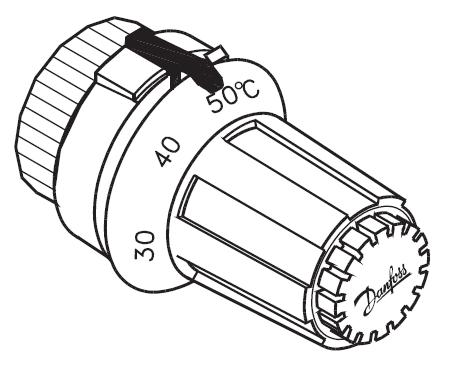

Регулятор температури FTC

FTC — регулятор температури прямої дії, який використовують для підтримання заданої температури теплоносія в системах підлогового опалення. Температура теплоносія вимірюється накладним (поверхневим) датчиком. Термостатичний елемент оснащений вбудованим приєднувальним механізмом, який забезпечує надійне з'єднання з корпусом клапана. Особливості: ▪ Закривається при підвищенні температури датчика. ▪ Діапазон температурної настройки: 15 – 50 °C.

Набір для проведення вимірювань FHM-MS

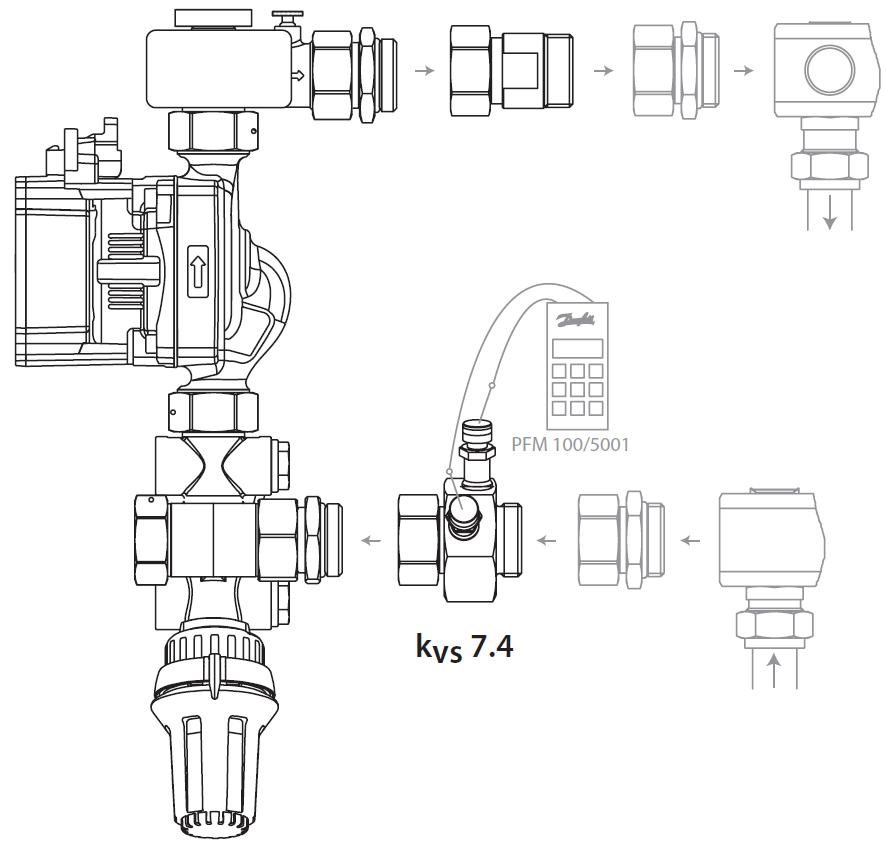

Витрату теплоносія через вимірювальну діафрагму FHM-MS можна вимірювати за допомогою вимірювальних приладів Danfoss PFM 100/5001 або вимірювального обладнання інших виробників. FHM-MS постачають з двома вимірювальними ніпелями голчастого типу (для 3-мм голок). Вимірювальні ніпелі розташовані з обох боків діафрагми з фіксованим прохідним отвором, на якій і вимірюють перепад тиску. При визначенні витрати вимірювальний пристрій враховує пропускну здатність фіксованого отвору діафрагми (kvs = 7,4 м3/год) та значення перепаду тиску на ній. Завдяки вимірювальній діафрагмі з фіксованим прохідним отвором вимірювання здійснюються швидко та легко.

Система

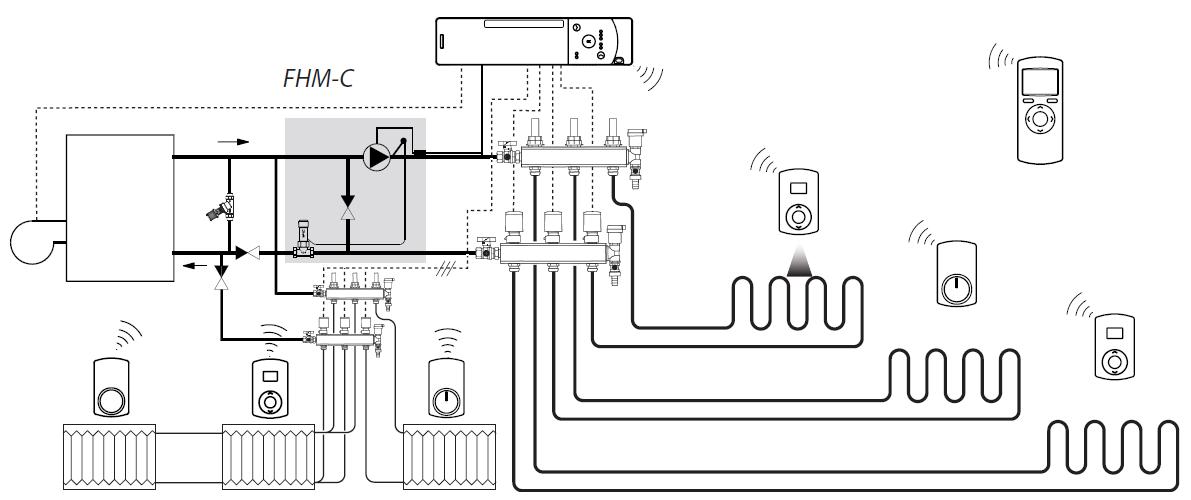

Комбінована система підлогового опалення з котлом

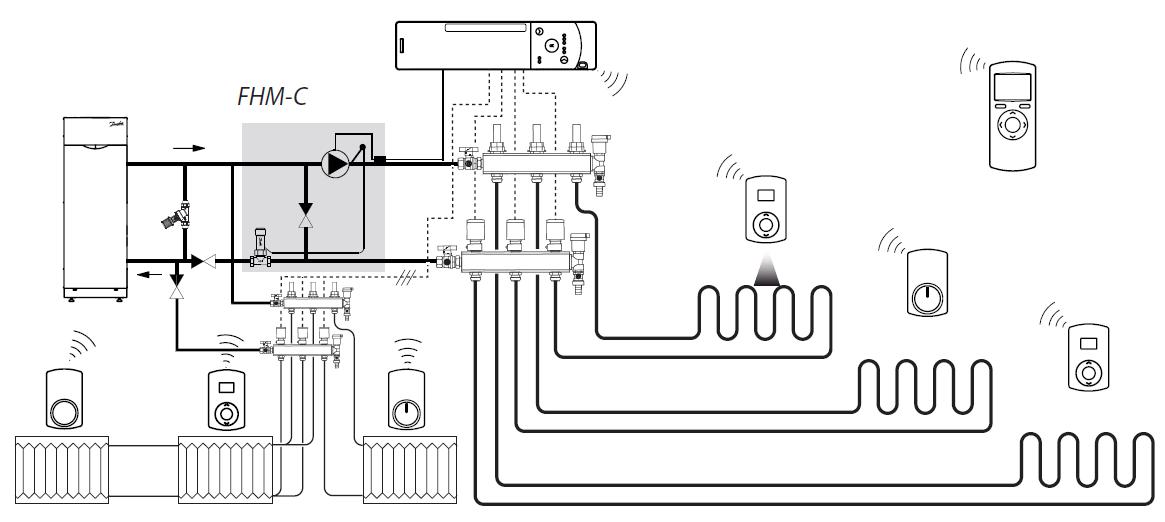

Комбінована система підлогового опалення з тепловим насосом

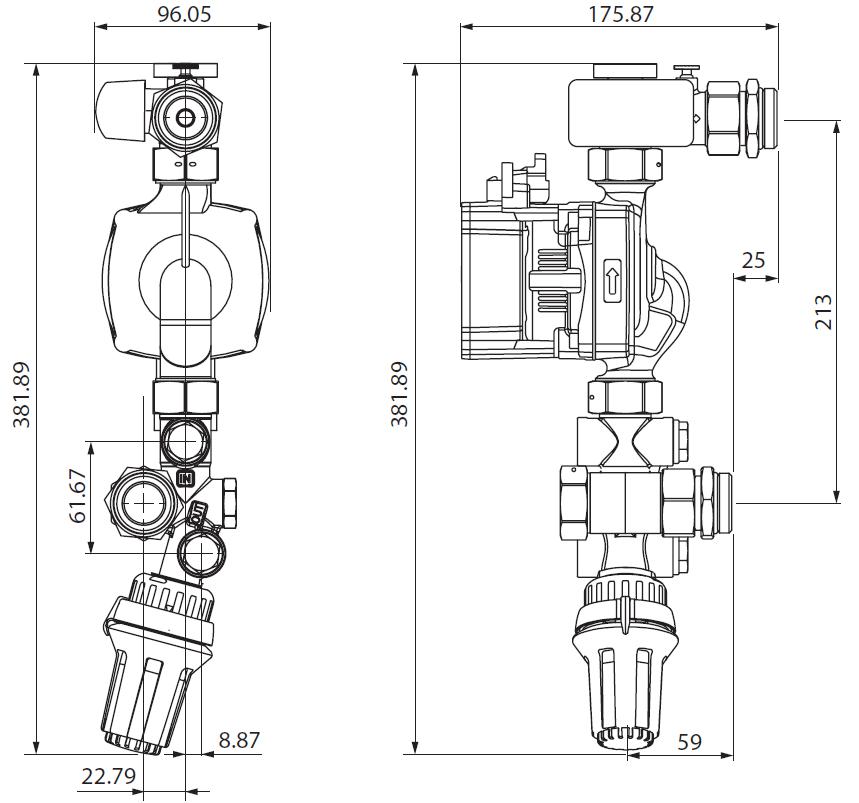

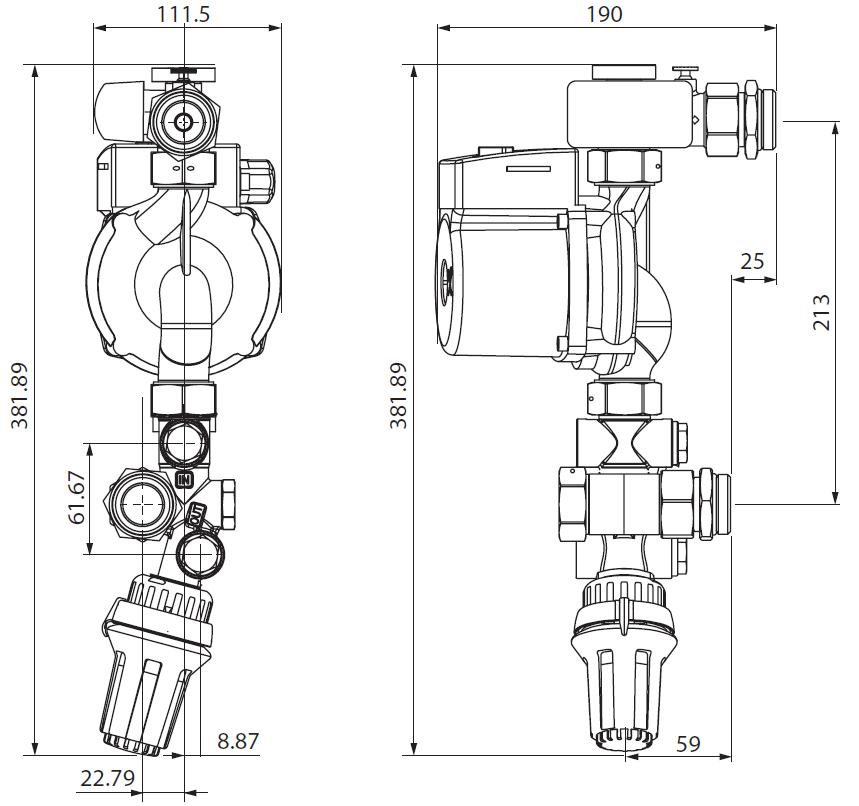

Розміри

FHM-C1

FHM-C6
