Система панельного отопления с расположением греющей поверхности в нижней горизонтальной плоскости, получившая название “теплый пол”, сегодня широко распространена как при строительстве индивидуальных домов, при строительстве административных, складских и промышленных зданий, так и при многоэтажном строительстве. Сегодня существует большое множество модификаций данной системы:
- Водяной;
- Электрический (греющий кабель);
- Пленочный;
И т.д.
При этом, в виду текущих тарифов на энергоресурсы, а также особенностей эксплуатации и показателей надежности, оптимальной на сегодня является система водяного напольного отопления. В данной статье мы попробуем разобрать основные особенности монтажа “теплого пола” “мокрым способом”.

Первое, о чем необходимо помнить при монтаже любой системы и в том числе панельного отопления это - соответствие требованиям строительным нормам и техническим требованиям предприятия изготовителя. Максимальное соответствие данным требованиям дают большую вероятность корректной, долгой и безотказной работы системы. Перед монтажом “теплого пола” необходимо подготовить основание - т.е. плиту перекрытия. По рекомендациям компании KAN основание для монтажа “теплого пола” должно быть ровным и чистым.

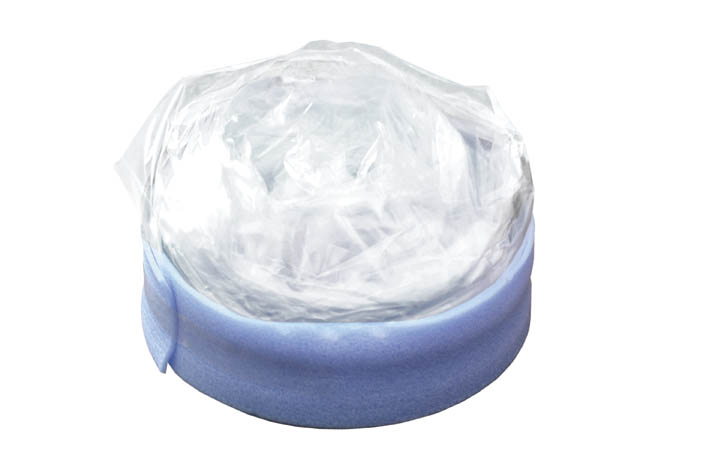

После правильной подготовки основания пола по всему периметру помещения необходимо уложить краевую ленту KAN-therm, которая представляет собой, фартук из вспененного полиэтилена с приваренной полиэтиленовой пленкой.

Краевая лента несет на себе несколько функций:

  • уменьшение бесполезных потерь от “теплого пола” к вертикальным строительным конструкциям;
  • гидроизоляция стыка теплоизоляционного основания и вертикальной строительной конструкции (за счет полиэтиленового кожуха);
  • демпфирование тепловых расширений стяжки пола в режиме нагрева панельного отопления и предотвращение вздутия и излома стяжки пола.
Обязательная укладка краевой ленты, также прописана в СП “Полы” при устройстве стяжки пола и установке плинтусной доски, в независимости будет подогреваться основание или нет.
Краевая лента несет на себе несколько функций
укладка краевой ленты
укладка краевой ленты

После укладки краевой ленты необходимо позаботиться об эффективности теплого пола и уменьшения бесполезного теплового потока вниз перекрытия, т.е. укладки теплоизоляционного слоя. В качестве теплоизоляционного слоя обычно используются пенополистирольные плиты (м.б. экструдированные), которые укладываются по всей площади обогреваемого помещения.

Система KAN-therm Tacker

Изоляционные плиты EPS, покрытые металлизированной или ламинированной пленкой с нанесенной сеткой с шагом 5 см.

Система KAN-therm Profil

Системные плиты Profil, в которых трубы крепятся за счет фиксации их в специально профилированной верхней части плиты. Можно применять трубы PE-Xc, PE-RT Ø16*2, 18*2 мм или PE-RT/AL/PE-RT Ø16*2

При этом к теплоизоляционному основанию предъявляются следующие требования:

  • теплоизоляционное основание должно быть относительно жестким ρ≥20кг/м³;
  • R=0,75 м2К/Вт перекрытие находится над отапливаемым помещением;
  • R=2,00 м2К/Вт перекрытие находится над не отапливаемым помещением;
  • R=2,25 м2К/Вт для перекрытия на грунте.

После укладки теплоизоляционного основания, его необходимо гидроизолировать. При использовании матов KAN-therm Tacker достаточно лишь проклеить швы стыков матов, при использовании теплоизоляции без гидроизоляционной пленкой будет необходима укладка плотной полиэтиленовой пленки (200 микрон) на всю поверхность пенополистирольных плит внахлёст не менее 200 мм с последующей проклейкой швов.

Система KAN-therm Profil
Система KAN-therm Profil

Использования теплоизоляционной системы крепления KAN-therm Profil исключает дополнительную гидроизоляцию теплоизоляционного основания. Замковые О-образные фиксаторы на длинном и коротком краях мата хорошо входят в Х-образные фиксаторы, образуя замковое крепление, которое не пропускает воду.

После подготовки тепло- и гидроизолированного основания, необходимо прикрепить к нему трубопроводы KAN-therm Blue floor (16х2,0 мм, 18х2,0 мм 20х2,0 мм) или PE-RT/AL/PE-RT . Шпильки системы KAN-therm Таcker устанавливаются на прямых участках с шагов в 300 мм, для крепления криволинейных участков необходимо увеличить частоту до шага 50 мм. Установка шпилек возможна как вручную, так и при помощи специальной оснастки.

Самым дешевым и нетехнологичным способом укладки “теплого пола”, является укладка трубы на арматурную сетку. Такая, безусловно правильная, укладка имеет ряд недостатков:
- малая скорость укладки;
- плохое и неоднородное прилегание трубопроводов в виду неровности самой сетки;
- трудоемкий монтаж;
- большие риски повреждение гидроизоляционного слоя, за счет необходимости частого крепления сетки к перекрытию и острых краев сетки.
Трубопроводы крепятся к сетке при помощи нейлоновых хомутов с шагом крепления на прямых участках не более 500 мм, на криволинейных не более 150 мм.

KAN-therm WALL

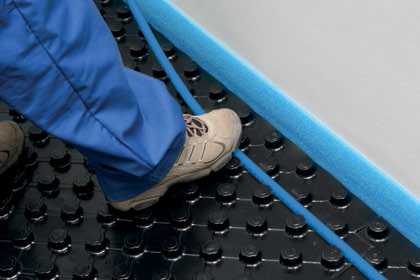

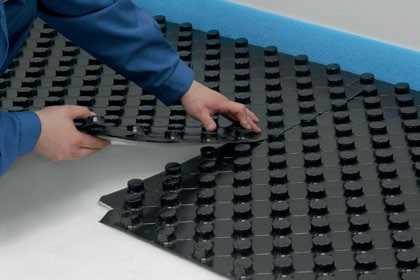

В отличие от крепления на арматурной сетке, крепление труб на матах KAN-therm Profil представляется максимально технологичным и быстрым способом монтажа и позволяет сократить сроки монтажа относительно арматурной сетки примерно в 4 раза.

KAN-therm Profil
KAN-therm Profil

Увеличение скорости происходит за счет упрощения подготовки основания под монтаж “теплого пола”: маты имеют простой способ соединения типа click; за счет простого монтажа трубопровода между фиксаторами, особенно на прямых участках, когда для монтажа даже не нужно нагибаться.

В независимости от вида крепления труб их можно уложить тремя различными способами:

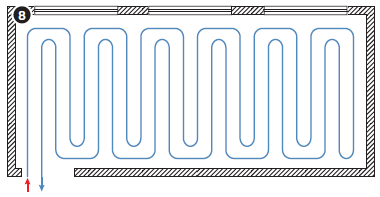

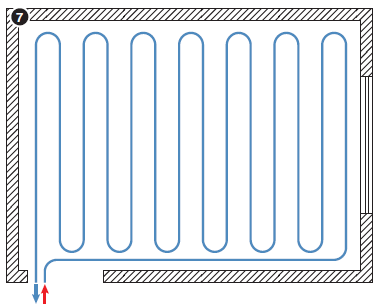

  • Змеевик (меандр) – самый простой способ укладки, когда трубы укладываются по одной из сторон зоны отопления последовательно с поворотами на 180⁰. Такой способ монтажа имеет самый неоднородный профиль температур на поверхности пола, так как теплоноситель остывает по ходу движения его в трубе, а, следовательно, возникают локальные зоны перегрева и недогрева. Змеевик было бы правильно применять только в ограниченных случаях: укладка в “теплых полах” в санитарных узлах малой площади (до 4 м²); укладка в обогреваемых наклонных пандусах; обогрев ступеней; укладка, так называемых, граничных зон. Заметим, что температуру на поверхности чистового покрытия “теплого пола” регламентирует СП 60.13330-2012 “Отопление, вентиляция и кондиционирование воздуха.
Змеевик (меандр)

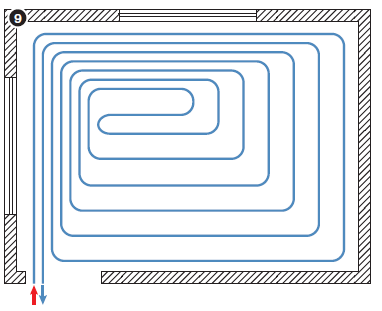

  • Двойной змеевик (двойной меандр) – укладка бифилярного типа, где рядом с подающим трубопроводом с самой высокой температурой всегда лежит обратный трубопровод с самой низкой. При таком способе укладки профиль температур на полу, хотя и не идеальный, но уже близок к оптимальному. К тому же – это самый удобный способ монтажа для правильной и простой укладки температурно-деформационного шва.
Двойной змеевик (двойной меандр)

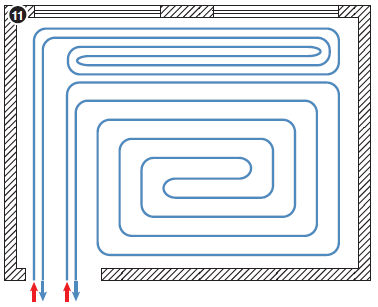

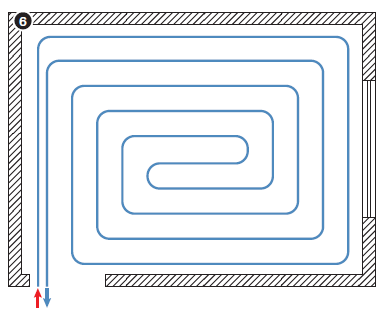

  • Улитка – способ укладки, требующий детальную монтажную схему, либо наличие у специалиста по монтажу некоторого опыта и пространственного мышления. В награду за это мы получаем: одинаковую температуру пола в каждой его точке; возможность укладки контура трубопроводов практически с любым шагом и значительно расширяем область применения системы.
Улитка – способ укладки, требующий детальную монтажную схему

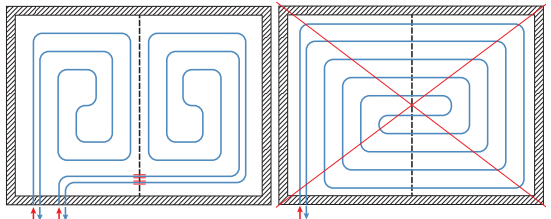

Контур укладки трубы разделяется на две зоны: зона постоянной эксплуатации; граничная зона. Граничная зона- это зона метровой ширины вдоль наружных ограждений. Так как данная зона в помещении контактирует с охлажденными ограждениями в ней принято поддерживать температуру воздуха выше, чем в зоне постоянной эксплуатации с той целью. Для увеличения температуры на поверхности пола граничной зоны обычно уменьшают шаг укладки трубопроводов в ней. Если шаг трубопроводов в основной зоне обычно составляет 150-250 мм, то в граничной же зоне обычно встречается шаг 100-150 мм. При этом, конечно, при инженерном расчете необходимо опираться не на ориентировочный диапазон шага, а на максимальную температуру, определенную 26⁰C- в зоне постоянного пребывания людей; 31⁰C – в зонах временного пребывания людей, в граничных зонах, в мокрых помещениях. Наличие граничной зоны является обязательным условие укладки теплого пола в помещениях, где не предусмотрены радиаторы.

До того, как начать монтаж необходимо выбрать вид трубопроводов оптимальных именно для панельно-лучистого отопления. Необходимо помнить при выборе:

  • “теплый пол” - это системы почти на 100% состоящая из трубы и, естественно, на стоимость системы максимальное влияние имеет стоимость самой трубы - т.е. ее выбор должен быть оптимальным. Но при этом, раз системы полностью скрыта под слоем стяжки и дорогого чистового напольного покрытия, то все эти 100% трубы должны быть абсолютно надежны и долговечны;
  • Труба должна иметь тонкую стенку. При этом толщина стенки в зависимости от диаметра трубы и ее материала должна выдерживать параметры работы системы во весь срок ее эксплуатации;
  • Труба должна хорошо гнуться. Тут мнение специалистов делится на два лагеря. Одни предпочитают металлопастиковые трубы, говоря, что, несмотря на чуть большую жесткость, чем полимерные, трубы за счет слоя армирования (алюминия в конструкции) держат свою форму и ими удобно монтировать. Другие – приверженцы труб полимерных (без армирования), при этом крепить ее несколько чаще, однако, при этом трубы больше защищены от повреждения в условиях современной строительной площадки
  • К какой группе специалистов Вы бы не относились KAN может предложить: полимерные трубы из PE-RT KAN-therm Blue floor; металлополимерные трубы PE-RT/AL/PE-RT системы KAN-therm Press. Решать всегда Вам!

Перед укладкой трубопроводов целесообразно установить распределитель для подключения труб к системе отопления. Это делается перед укладкой, чтобы уменьшить бесполезные отходы труб во время монтажа и избежать риска “немного подтянуть” трубу на штуцер, что, в свою очередь, опасно срывом трубы с конусного соединителя. Трубопроводы рекомендуется укладывать с выбранным (рассчитанным) шагом, не допуская их перекручивания, при соблюдении данного требования труба будет иметь минимальные напряжения и не будет подниматься и срывать элементы крепления.

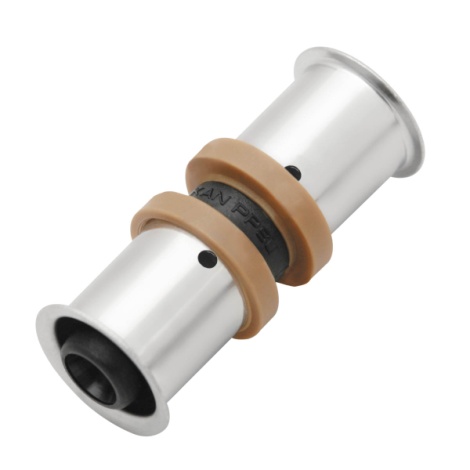

Необходима укладка целого (без соединений) контура трубопровода для “теплого пола”. Однако, соединение трубопроводов в стяжке возможны. Для надежности системы, при этом необходимо следить, чтобы трубопроводы соединялись при помощи неразъемных фасонных изделий (нельзя допускать резьбовое соединение в стяжке). Такое соединение можно осуществить при помощи фитингов системы KAN-therm Push под натяжное кольцо или системы KAN-therm Press (радиальное press соединение).

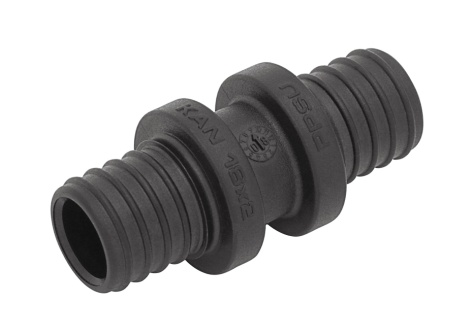

Фитинги системы KAN-therm Push
Система KAN-therm Press

При выборе коллектора для системы панельно-лучистого отопления обязательно необходимо обратить внимание на несколько компонентов:

  • распределитель для панельно-лучистых систем должен обладать встроенной регулирующей арматурой, так как нельзя забывать, что “теплый пол” — это не просто большое количество трубы - это отопительный прибор, в который необходимо подать расчетный расход воды и в последующем регулировать, для уменьшения количества бесполезных потерь тепловой энергии;
  • распределитель должен иметь в своей конструкции арматуру для опорожнения и устройство для выпуска воздуха (или возможность ее интеграции), так как “теплый пол”, более не имеет, для выполнения этих операций, открытых участков.
    Запустить и эксплуатировать систему без наличия данных устройств практически невозможно.
  • Трубопроводы подключаются к распределителю при помощи соединений компрессионного типа - конусные соединители KAN-therm. Подключение труб осуществляется в гофрированной трубе и при использовании специального проводника трубы, фиксирующего поворот трубы со стандартным радиусом на 90⁰ и, организуя импровизированную точку неподвижной опоры при выходе трубопровода из стяжки пола.

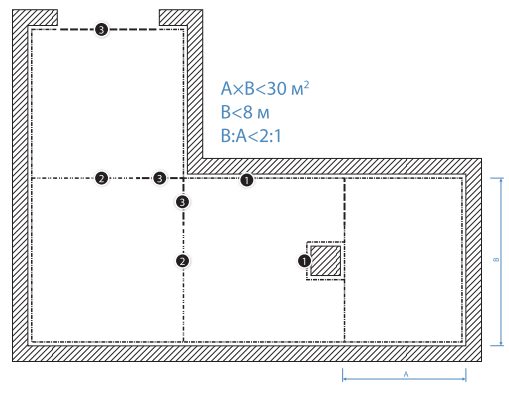

Компания KAN предъявляет к укладке деформационных швов требования, которые наглядно показаны на иллюстрации ниже.

Компания KAN предъявляет к укладке деформационных швов требования
Компания KAN предъявляет к укладке деформационных швов требования

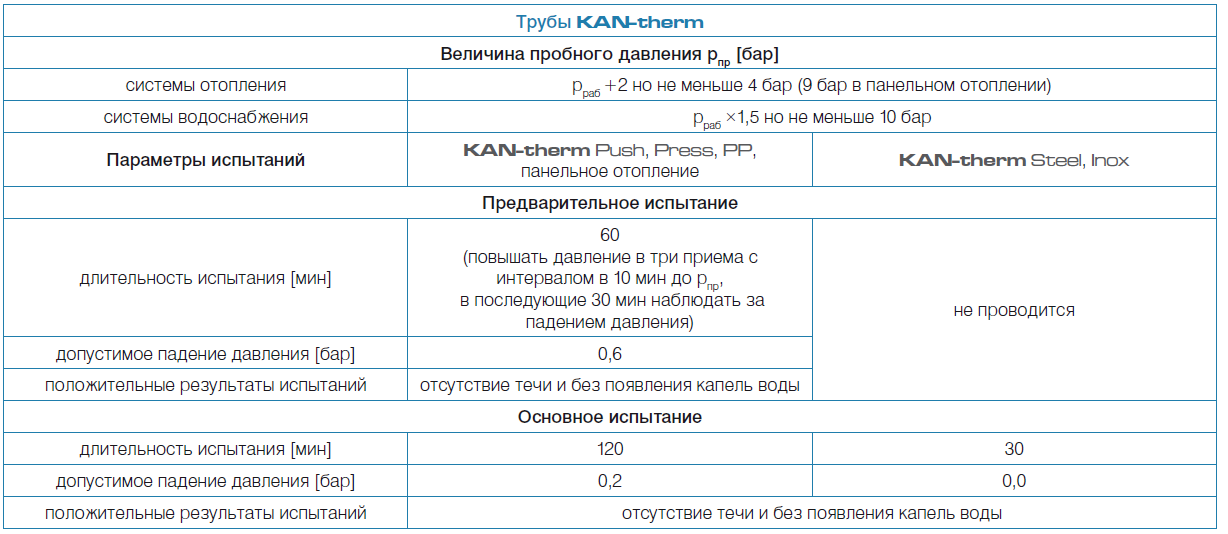

Перед заливкой стяжки пола необходимо помнить, что система должна пройти гидравлические испытания, и во время проведения скрытых работ, находиться под давлением. Правильный порядок гидравлических испытаний указан ниже.

Правильный порядок гидравлических испытаний

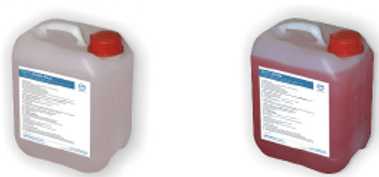

При заливке стяжки важно помнить, что чем она однородней и теплопроводней, тем эффективней будет работать система “теплый пол”. Для улучшения данных свойств стяжки существуют пластификаторы, такие как BETOKAN, BETOKAN plus. Итак, система “теплый пол” смонтирована.
BETOKAN, BETOKAN plus
